| 类型：数控切割机 | 品牌：广州奥凌 | 电流：交流 |
| 控制方式：数控 | 驱动形式：电动 | 用途：金属切割 |
| 频段：高频 | 型号：ALHG-XGX | 作用对象：金属 |
| 作用原理：等离子弧 | 等离子源：锐盾 | 最大切割厚度：5-150（mm）mm |
| 安装占地：6*12m | 产品别名：【奥凌】自动切管机 |
简介：

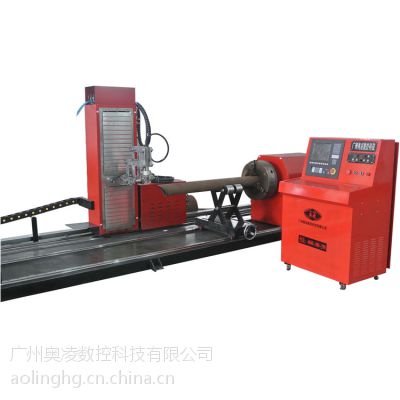

设备为五轴数控相贯线切割机，主要进行钢管相贯线自动等离子切割。具有高效、高精度、操作方便的特点。是客户提高生产率、***产品质量及降低工人的劳动强度尚佳选择。
技术参数：
项目 | 参数 | 割炬升降行程 |
设备规格 | Φ30～φ300mm | 150mm |
Φ50～φ400mm | 200mm | |
Φ90～φ700mm | 350mm | |
Φ300～φ1500mm | 750mm | |
工件长度 | 1000-12000mm（根据客户需要） | |
火焰切割厚度 | 50mm | |
等离子切割厚度 | 根据客户选择的电源功率决定(3-25mm) | |
工件切割误差 | ±0.5mm | |
控制轴数 | 5轴 | |
坡口偏摆角度 | ±60° | |
整机运行速度 | 0-5000mm/min | |
设定速度误差 | ＜0.5mm | |
切割氧压力 | 0.784～0.882MP | |
预热氧压力 | 0.392Mpa | |
燃气压力 | 0.049Mpa | |
产品特点：
1.具有五个数控轴（纵向移动、上下移动、工件回转、割炬摆动、割炬调整）。
2.具有上位以及侧位检测功能、可检测到切割位置处钢管的畸形（如：钢管的外形圆度误差）以及位置的偏差，系统根据所测量的数值，自动修正补偿割炬的位置。
3.具有单独的割炬提升轴，用于在切割过程中对割炬的位置的进行调整，保持割炬与工件的相对位置，提高切割质量。
4.设备可配置等离子切割及火焰切割，并具有打坡口功能，可满足工件的切割要求。
5.配有可移动升降组件对工件进行支承，工件调整方便、可靠。
6.采用触摸屏的图形化参数输入，具有方便简捷的特点。
7.主要配置：滚珠丝杠、直线导轨、行星减速器、气动元器件、伺服电机、触摸屏等为进口或合资产品，故整机的可靠性能高。
基本配置（机器部分）
项目 | 配置参数 |
数控割炬 | 1套 |
自动点火 | 1套 |
气路管带装置 | 1套 |
纵向驱动方式 | 齿轮齿条 |
管路传动方式 | 横向拖链 |
火焰切割气体 | 氧、乙炔（或氧、丙烷） |
火焰切割气体 | 氧、乙炔（或氧、丙烷） |
数控系统 | 美国斯达特系统/上海交大系统 |
数控相贯线切割机功能：
1、可以在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
2、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3、能在圆管端部切割斜截端面。
4、能在圆管上切割焊接弯头，“虾米节”两端斜截断面。
5、能切割与环形主管相交的支管相贯线端头。
6、能切割不同角度(0-60°)坡口面。
7、能在圆管上切割方孔、腰形孔。
8、能进行钢管截断。
切割演示：
